Noen kommentarer til bruk av UTM-koordinater

Ettersom enkelte regionsansvarlige/rapportører har noen problemer med det å angi UTM-koordinaten korrekt og ikke alle var på innføringsseminaret der dette ble demonstrert, har jeg her prøvd å framheve noen av de viktigste momentene ved prosessen med å finne en UTM-koordinat. Når det gjelder bruksanvisninga som fins nederst på hvert kartblad, så er den engelske versjonen noe mer utførlig enn den norske. Tidligere har det også blitt delt ut en mer utførlig bruksanvisning til alle regionsansvarlige.

Rutestørrelser:

Det finnes 4 ulike rutestørrelser:

1) Bokstavruter (f.eks. NL): 100x100 km. Står nederst på kartbladet i bruksanvisningen.

2) Storruter (f.eks NL 9,9): 10x10 km. Tykt rutenett på kartbladet.

3) Småruter (f.eks. NL 99,98): 1x1 km. Tynt rutenett på kartbladet. Store tosifrete tall i margen og på selve kartet angir koordinaten.

4) Mikroruter (f.eks NL 990,988): 100x100 m. Uten rutenett på kartbladet, egen mal eller øyemål må brukes.

Jo flere desimaler som angis, desto mer nøyaktig blir stedsangivelsen.

Framgangsmåter ved bruk av UTM-koordinater (se også kartskisser på baksida):

Som eksempel skal vi finne UTM-koordinaten for lokaliteten Burød i Vestby kommune.

1) Finn ut hvilken bokstavrute lokaliteten befinner seg i. Dette ser du av bruksanvisninga i boksen nederst på kartbladet. Bokstavene er ikke angitt noe annet sted på kartbladet!

Eks: NL

2) Finn nærmeste linje til venstre for lokaliteten (loddrett linje). Koordinaten finner du i margen av kartet, både over og under kartet. Den er dessuten angitt på selve kartet. Bare det store tosifrete tallet utgjør koordinaten – ikke bry deg med de små tallene som står ved siden av. Er du usikker på hva som egentlig er koordinaten av de tallene som står i margen, så sjekk med det tallet som er angitt på selve kartet.

Eks: 99

3) Finn nærmeste linja under lokaliteten (vannrett linje). Samme framgangsmåte som under b).

Eks: 98

Dette gir koordinaten NL 99,98 som angir 1 km²-rute.

4) Findeling (om mulig): Siden det mangler rutenett til dette må det lages egen mal med millimeterpapir og overheadtransparenter e.l., eller det må brukes øyemål. Igjen tar man nærmeste linja til venstre for lokaliteten og den nærmeste under og får to ensifrete tall som man føyer til hvert sitt tallpar i den tidligere angitte koordinaten.

Eks: 0 og 8.

Dette gir den nøyaktige koordinaten NL 990,988 (100 m²-rute) for lokaliteten Burød i Vestby kommune.

Generelle bemerkninger:

– Skill helst de 2 tallparene som utgjør koordinaten med komma eller mellomrom – ikke med bindestrek e.l. da dette tegnet er forbeholdt intervaller.

– Intervaller angis på følgende måte: NL 990-995,988-992 eller NL 99-PL 00,NL 98-99. Ikke skriv NL 990 988-995 992 da dette kan virke veldig forvirrende.

– Det er viktig å ikke snu rekkefølgen på tallparene: Koordinaten til den loddrette linja må angis først, koordinaten til den vannrette linja kommer etterpå!

– Husk å angi bokstavruten, ellers er det umulig å finne lokaliteten ut i fra koordinaten!

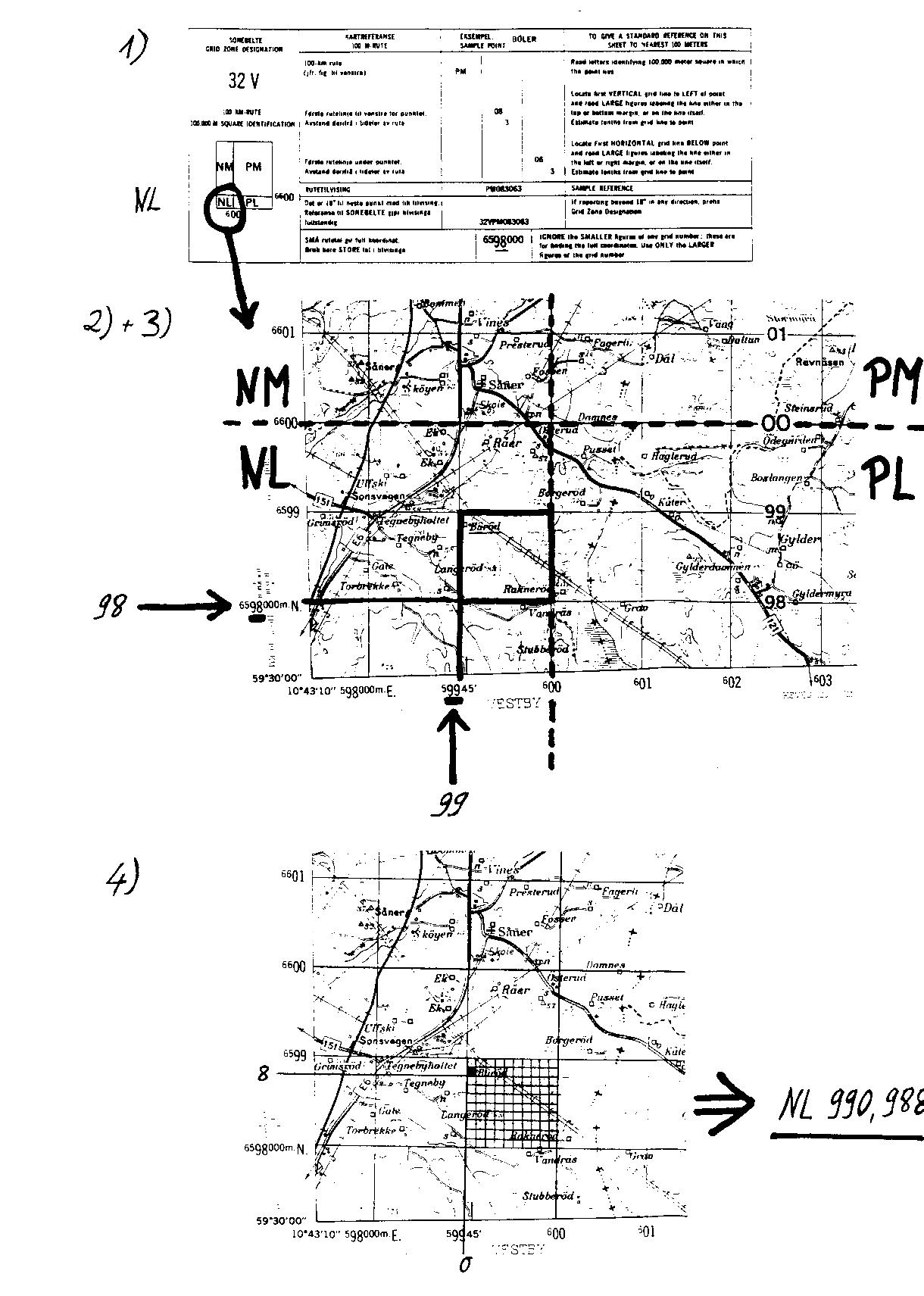

Trinnvis framgangsmåte ved avlesning:
